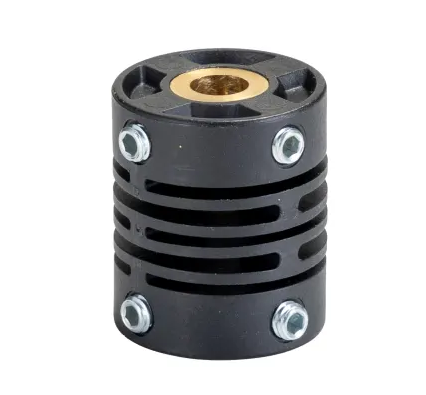

日本Omron歐姆龍耦合器E69-C610B
耦合器的材質與特長
耦合器備有按使用條件選擇的樹脂制與金屬制2種。請選擇符合使用條件的耦合器。
一般推薦的是「高分辨率」時采用金屬耦合器、「低分辨率」時采用樹脂制耦合器。
另外，使用會發生急劇加減速的用途，啟動轉矩大的一類編碼器時，即使是比較低的「低分辨率」中，也請選擇金屬制的耦合器，以便放心使用。
| 材質 | 優點 | 缺點 |
|---|---|---|
|
樹脂制 (標準型) |
·低價 ·安裝時軸之間的組合好 ·輕巧，慣性力矩小，對驅動系的 負擔小 |
·扭轉剛性差，不適合高分辨率 ·安裝后軸之間的偏移大，這種狀態下， 如果長時間使用，會因過度疲勞而破損 |
|
金屬制 (鋁·螺旋面) |
·扭轉剛性高，適合高分辨率 ·傳遞容許轉矩大 |
·高價 ·質量重，對驅動系負擔增大 ·軸之間安裝容許偏移小，需要高精度定位后， 再安裝 |
耦合器
規格比較(用軸φ6mm的例)
| 材質 |
樹脂制 (標準型) |
金屬制 (鋁·螺旋面) |
|
|---|---|---|---|
| 機械的規格項目 | |||
| 偏芯(mm) | 0.5 | 0.15 | |
| 偏向角(°) | 6 | 3 | |
| 軸方向轉位(mm) | ±0.4 | ±0.15 | |
| 允許轉矩(N·m) | 0.8 | 1.6 | |
| 扭轉剛性(Nm/rad) | 7 | 28 | |
| 慣性力矩(kg·m2) | 1.2×10-7 | 6×10-7 | |
| 質量(g) | 4 | 12 | |
（單位：mm）

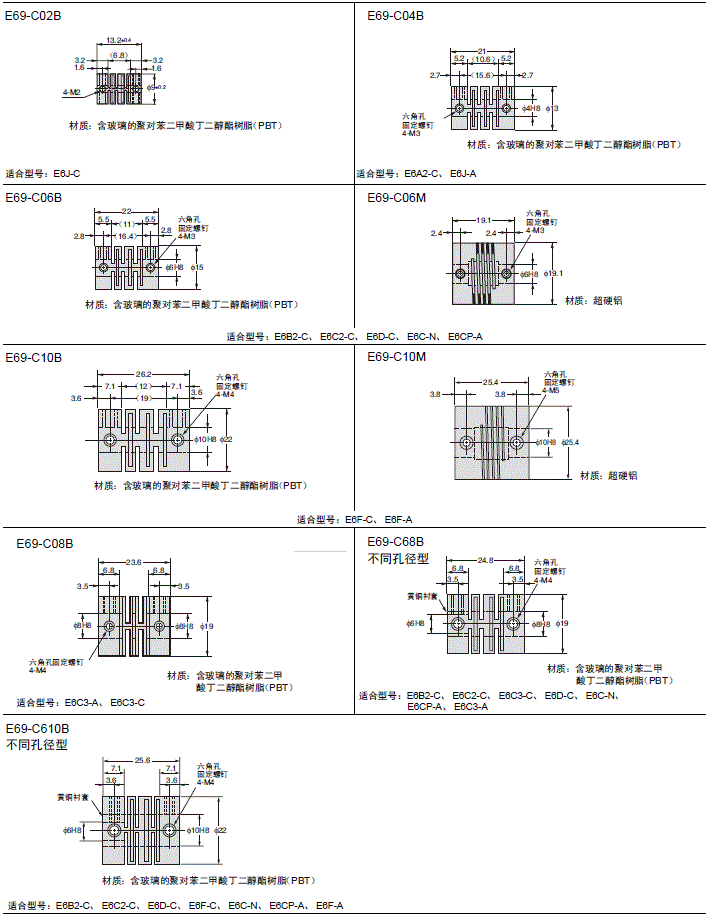

| 耦合器 | 規格 | 樹脂制(標準型) | ||||
|---|---|---|---|---|---|---|
|
軸內徑( ) 外徑 |
φ2(H8)φ9 | φ4(H8)φ13 | φ6(H8)φ15 | φ8(H8)φ19 | φ10(H8)φ22 | |
|
編碼器 型號 /軸徑 |
型號 | E69-C02B | E69-C04B | E69-06B | E69-C08B | E69-C10B |
|
E6A2-C φ4 |
— | ○ | — | — | — | |
|
E6B2-C φ6 |
— | — | ○ | — | — | |
|
E6C2-C φ6 |
— | — | △ | — | — | |
|
E6C3-C φ8 |
— | — | — | △ | — | |
|
E6D-C φ6 |
— | — | ○ | — | — | |
|
E6F-C φ10 |
— | — | — | — | △ | |
|
E6H-C φ8 (中空穴直徑) |
中空軸型、不要耦合器 | |||||
|
E6J-C φ2 |
○ | — | — | — | — | |
|
E6C-N φ6 |
— | — | △ | — | — | |
|
E6CP-A φ6 |
— | — |
○ E6CP -AG5C-C 另售 |
— | — | |
|
E6C3-A φ8 |
— | — | — | △ | — | |
|
E6F-A φ10 |
— | — | — | — |
除○以外 另售 |
|
|
E6J-A φ4 |
— | ○ | — | — | — | |
| 耦合器 | 規格 | 樹脂制不同直徑型 | 金屬制 | ||
|---|---|---|---|---|---|
|
軸內徑( ) 外徑 |
φ6、φ8(H8) φ19 |
φ6、φ10(H8) φ22 |
φ6(H8) φ19.1 |
φ10(H8) φ25.4 |
|
|
編碼器 型號 /軸徑 |
型號 | E69-C68B | E69-C610B | E69-C06M | E69-C10M |
|
E6A2-C φ4 |
— | — | — | — | |
|
E6B2-C φ6 |
△ | △ | △ | — | |
|
E6C2-C φ6 |
△ | △ | △ | — | |
|
E6C3-C φ8 |
△ | — | — | — | |
|
E6D-C φ6 |
△ | △ | △ | — | |
|
E6F-C φ10 |
— | △ | — | △ | |
|
E6H-C φ8 (中空穴直徑) |
中空軸型、不要耦合器 | ||||
|
E6J-C φ2 |
— | — | — | — | |
|
E6C-N φ6 |
△ | △ | △ | — | |
|
E6CP-A φ6 |
△ | △ | △ | — | |
|
E6C3-A φ8 |
△ | — | — | — | |
|
E6F-A φ10 |
— | △ | — | △ | |
|
E6J-A φ4 |
— | — | — | — | |
○：適合、附于商品 △：適合、另售 —：不適合
| 分類 | 法蘭盤 | 伺服裝置用安裝配件 | |||||||
|---|---|---|---|---|---|---|---|---|---|
|
型號 備注 |
E69-FBA | E69-FCA | E69-FCA03 | E69-FBA02 | E69-FCA02 | E69-FCA04 | E69-1 | E69-2 | |
|
編碼器 型號 |
附于伺服裝置用安裝配件E69-2 |
3個/ 1套 700 |
3個/ 1套 350 |
||||||
| E6A2-C | — | — | — | — | — | — |
○ 附于 E6A2-CWZ |
— | |
| E6B2-C | △ | — | — | △ | — | — | — | △ | |
| E6C2-C | — | △ | — | — | △ | — | — | △ | |
| E6C3-C | — | — | △ | — | — | △ | — | △ | |
| E6D-C | — | — | — | — | — | — | — | ○ | |
| E6F-C | — | — | — | — | — | — | — | △ | |
| E6H-C | 中空軸型、不要法蘭盤 | ||||||||
| E6C-N | — | △ | — | — | △ | — | — | △ | |
| E6CP-A | — | — | — | — | — | — | — | ○ | |
| E6C3-A | — | — | △ | — | — | △ | — | △ | |
| E6F-A | — | — | — | — | — | — | — | ○ | |
